Puertas universales:
con ella se pueden reproducir todas las puetas logicas.
hay varios tipos:
-puertas NOR es una purta or seguida de una negación:
simbolo:
tabla de verdades:
-puertas NAND es una puerta and seguida de una negación.
simbolo:
tabla de verdades:

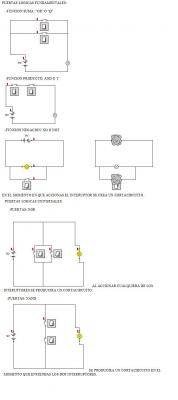

Puertas logicas:
Una puerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.Una puerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.
encontramos distintos tipos:
-funcion suma: las llamadas puertas or o puertas o.
simbolo:
tabla de verdades:
-Funcion producto: se conocen como pertas y o en ingles puertas AND.
simbolo:
tabla de verdades:
-Funcion negacion: se trata de circuitos no en ingles circuitos not.
simbolo:
tabla de verdades:
Tipos de señales:
señal analógica:
Una señal analógica es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como la intensidad, la tensión y la potencia, pero también pueden ser hidráulicas como la presión, térmicas como la temperatura, mecánicas, etc.
señal digital:
Se dice que una señal es digital cuando las magnitudes de la misma se representan mediante valores discretos en lugar de variables continuas.
Los sistemas digitales, como por ejemplo el ordenador, usan lógica de dos estados representados por dos niveles de tensión eléctrica, uno alto, H y otro bajo, L . Por abstracción, dichos estados se sustituyen por ceros y unos, lo que facilita la aplicación de la lógica y la aritmética binaria. Si el nivel alto se representa por 1 y el bajo por 0, se habla de lógica positiva y en caso contrario de lógica negativa.
En la siguiente figura se muestra una señal digital donde se identifican los niveles y los flancos.
Señal digital: 1) Nivel bajo, 2) Nivel alto, 3) Flanco de subida y 4) Flanco de bajada.
Tipos de condensadores
Tipos de condensadores más habituales
Condensador ajustable
Condensador en el que un dispositivo mecánico permite regular su capacidad al hacer desplazarse unas armaduras móviles entre unas fijas.
Condensador cerámico
Condensador constituido por un dieléctrico cerámico revestido en sus dos caras de capas metálicas, normalmente plata, que actúan como armaduras. Gracias a la alta constante dieléctrica de las cerámicas, se consiguen grandes capacidades con un volumen muy pequeño.
Condensador de papel
Condensador cuyo dieléctrico está constituido por papel, por lo general impregnado de una cera mineral o un aceite.
Condensador de papel metalizado
Condensador de papel cuyas armaduras están constituidas por una película metálica depositada por evaporación al vacío en una de las caras del papel.
Condensador, generalmente polarizado, que contiene dos electrodos, uno de ellos formado por un electrolito, que bajo la acción de una corriente eléctrica hace aparecer una capa de dieléctrico por oxidación del ánodo. Existen dos bases oxidable principales;el aluminio y el tantalio dando origen a los condensadores de óxido de aluminio y los condensadores de óxido de tantalio.
Condensador que utiliza como dieléctrico una fina capa de material plástico. Existen varios plásticos con propiedades dieléctricas: Poliestireno, Polipropileno, Politetrafluoretileno (Teflón), Tereftalato de polietileno (Poliester), Policarbonato, Triacetato de celulosa, Poliparaxileno. De todos ellos el más utilizado es el poliester ya que admite su metalización consiguiéndose condensador de tamaño muy reducido y bajo Condensador variable
Condensador variable
Condensador con dos juegos de armaduras móviles una con respecto a la otra. Su uso implica una variación continua de la capacidad.
Condensador de mica
Condensador que utiliza como material dieléctrico una capa de mica. De los dos tipos de mica existentes, flogopita y moscovita, la más utilizada por sus características eléctricas es la mica moscovita.
Su construcción se basa en apilar láminas de mica y estaño para, finalmente, unir todas las láminas de estaño de un mismo lado y soldar, a continuación, los terminales de salida.
Existen, igualmente, los condensadores de mica plateada en los que se evapora la plata, que hace las veces de armadura, sobre la mica.
transistores
El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.
Transistor de punta de contacto. Consta de una base de germanio sobre la que se apoyan, muy juntas, dos puntas metálicas que constituyen el emisor y el colector.
Transistor de unión bipolar, BJT por sus siglas en inglés, se fabrica básicamente sobre un monocristal de Germanio, Silicio o Arseniuro de Galio, que tienen cualidades de semiconductores, estado intermedio entre conductores como los metales y los aislantes como el diamante.
diferencias entre un diodo zener y un diodo normal.
cada diodoled tiene su propia simbologia:
 |  |  |  |  |
| Diodo rectificador | Diodo Schottky | Diodo zener | ||
 |  |  |  |  |
| Diodo varicap | Diodo Pin | Diodo túnel | Diodo LED | |
 |  |  | ||
| Fotodiodo | Puente rectificador | |||
zener:
El diodo zener es un tipo especial de diodo, que a diferencia del funcionamiento de los diodos normales, se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo.
normal:
la corriente vcircula en el sentido que marca la flecha de su simbolo y tiene un anodo positivo y un catodo negativo
Dispositivos de los circuitos de control
entrada: este grupo esta compuesto por interruptores, condensadores, resistencias, teclados, raton, microfono, que varian con la temperatura o la luz.
salida:este grupo esta compuesto por zumbadores, reles, led, motores electricos, altaboces, impresora,
proceso:transistores circuitos integrados, microprocesadores, modem, circuito integrado, transistor
Bomba de agua. (cuatro pistones)
El agua entra aleatoriamente en los distintos pistones. Mediante las válvulas antiretorno hacemos que el agua siga una dirección predeterminada.
Con este invento conseguimos convertir la fuerza de un motor en 4 Bombas de agua
.
cilindros y valvulas distribuidoras
funcionamiento de un cilindro de doble efecto
funcionamiento de un cilindro desimple efecto:
videos sobre bucle abierto y bucle cerrado
bucle cerrado es capaz de corregir sus propios errores
bucle cerrado funciona solo pero no corrige sus errores
videos del montaje de un ordenador
sistemas automaticos de control y la domotica
DOMÓTICA: Se entiende por domótica al conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar.
sistrema automatico de control: es el que es capaz de manejarse reparse y en definitivsa funcionar sin presencia humana, es capaz incluso de corregir sus propios errores.
principio de pascal y boyre-mariotte
En física, el principio de Pascal o ley de Pascal, es una ley enunciada por el físico y matemático francés Blaise Pascal (1623-1662) que se resume en la frase: el incremento de presión aplicado a una superficie de un fluido incompresible (líquido), contenido en un recipiente indeformable, se transmite con el mismo valor a cada una de las partes del mismo.
boyre-mariotte
automatismos mecanicos e hidraulicos
los automatismos mecanicos: es una sistema empleada para la elevación de cargas que puede ser mecánica o hidráulica. los tipos mecánicos, de cremallera (o husillo) son adecuados para la elevación de pesos pequeños.
los automatismos hidraulicos:esa un sistema empleado para realizar trabahjos con un gran rendimiento atraves del agua o en este caso de un fluido.
automatismos neumaticos:esa un sistema empleado para realizar trabahjos con un gran rendimiento atraves del aire u otro tipo de gas.
Microprocesadores y sus aplicaciones.
Un microprocesador es un programador que se puede usar en ordenadores , radios, y en general cualquer elemento electrico o electronico.
Edificios inteligentes.
Este titulo da a entender ::"domótica"::
yo nuinca he visto un edificio inteligente pero me imagino que tendra un captador y una señal de recirculación.
Circuito integrado.
La fabricación de circuitos integrados es un proceso complejo y en el que intervienen numerosas etapas. Los dispositivos integrados pueden ser tanto analógicos como digitales.
 |
Logica cableada y logica programada.
Logica cableada:
Por sistema cableado se entiende todo circuito eléctrico o electrónico que exige el montaje de distintos módulos unidos (cableados) entre sí, para realizar un determinado proceso o secuencia lógica, que por lo general servirá para controlar un sistema.
Logica programada:
Lógica programada es lo contrario de la lógica cableada, es decir, este tipo de diseño permite utilizar un circuito o un proyecto para muchas otras funciones con el simple cambio del software que incorpora.
